地源热泵

    地源热泵是陆地浅层能源通过输入少量的高品位能源（如电能等）实现由低品位热能向高品位热能转移的装置。通常地源热泵消耗1kwh的能量，用户可以得到4kwh以上的热量或冷量。

    地源热泵是以岩土体、地层土壤、地下水或地表水为低温热源，由水地源热泵机组、地热能交换系统、建筑物内系统组成的供热中央空调系统。根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。

    "地源热泵"的概念，最早在1912 年由瑞士的专家提出，而这项技术的提出始于英、美两国。北欧国家主要偏重于冬季采暖，而美国则注重冬夏联供。由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况，对我国地源热泵的发展有着借鉴意义

    （1）地源热泵技术属可再生能源利用技术。由于地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能，是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。它不受地域、资源等限制，真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。

（2）地源热泵属经济有效的节能技术。其地源热泵的COP值达到了4以上，也就是说消耗1KWh的能量，用户可得到4KWh以上的热量或冷量。 [1]

（3）地源热泵环境效益显著。其装置的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，且不用远距离输送热量。

（4）地源热泵一机多用，应用范围广。地源热泵系统可供暖、空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统；可应用于宾馆、商场、办公楼、学校等建筑，更适合于别墅住宅的采暖。

（5）地源热泵空调系统维护费用低。地源热泵的机械运动部件非常少，所有的部件不是埋在地下便是安装在室内，从而避免了室外的恶劣气候，机组紧凑、节省空间；自动控制程度高，可无人值守。

由以上的特点可以看出，地源热泵技术以后可得到广泛的应用。

    然而，地源热泵要实现制冷制热，则需要给它提供动力来输送制冷制热管道中的循环水，传统机房可提供动力，但施工起来比较复杂，难度高，周期长，采购的材料种类多，需库存，漏水隐患大等等问题，针对这些问题，市场上开发了一款新型的动力输配系统设备-----节能空调机房。此机房系统是将传统机房中的所有部件进行集成模块化，实行一体化安装的模式。不仅在施工难度上大大降低了，而且无需库存，漏水隐患大大降低了，还能与主机进行无限联动等等，由此可以看出，节能空调机房实为一款为暖通行业提供一整套的解决方案。

    总而言之，节能空调机房、水力平衡分配器、多功能水箱与地源热泵的结合为整个暖通系统增加亮点，同时在安装上便捷了很多。施工时间、采购周期都大大缩短了，人工成本也将低了等等。由此可见节能空调机房与地源热泵的配合是未来暖通行业必然的发展趋势。

    环境和经济效益显著

地源热泵机组运行时，不消耗水也不污染水，不需要锅炉，不需要冷却塔，也不需要堆放燃料废物的场地，环保效益显著。地源热泵机组的电力消耗，与空气源热泵相比也可以减少40%以上；与电供暖相比可以减少70%以上，它的制热系统比燃气锅炉的效率平均提高近50%，比燃气锅炉的效率高出了75%。

一机多用，应用广泛

地源热泵系统可供暖、空调制冷，还可提供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统，特别是对于同时有供热和供冷要求的建筑物。地源热泵有着明显的优点。不仅节省了大量的能量，而且用一套设备可以同时满足供热、供冷、供生活用水的要求，减少了设备的初投资，地源热泵可应用于宾馆、居住小区、公寓、厂房、商场、办公楼、学校等建筑，小型的地源热泵更适合于别墅住宅的采暖、空调。

维护费用低并可无人值守

地源热泵系统运动部件要比常规系统少，因而减少维护，其系统不是埋在地下就是安装在室内，不暴露在风雨中，机组紧凑、节省空间，也可免遭损坏，更加可靠，延长寿命。自动控制程度高，可无人值守、远程管理，无需雇佣人员看管。

地源热泵远程监控系统

地源热泵远程监控系统

污染小

地源热泵的污染物排放，与空气源热泵相比，相当于减少38%以上，与电供暖相比，相当于减少70%以上，真正的实现了节能减排节能减排是减少能源浪费和降低废气排放更多。

维护简单

地源热泵系统运动部件要比常规系统少，因而减少维护，系统安装在室内，不暴露在风雨中，也可免遭损坏，更加可靠，延长寿命。

寿命长

地源热泵的地下埋管选用聚乙烯和聚丙烯塑料管，寿命可达50年,要比普通空调高35年使用寿命。

维持生态环境平衡

地源热泵夏天把室内的热量排到地下，冬天把地下的热量取出来供室内使用，相对来说，向环境排放更少的能量，维持生态环境的平衡。

节省空间

没有冷却塔、锅炉房和其它设备，省去了锅炉房，冷却塔占用的宝贵面积，产生附加经济效益，并改善了环境外部形象。

地源热泵系统的能量来源于自然能源。它不向外界排放任何废气、废水、废渣、是一种理想的“绿色空调”。被认为是可使用的对环境最友好和最有效的供热、供冷系统。该系统无论严寒地区或热带地区均可应用。可广阔应用在办公楼、宾馆、学校、宿舍、医院、饭店、商场、别墅、住宅等领域。

工作原理

在自然界中，水总是由高处流向低处，热量也总是从高温传向低温。人们可以用水泵把水从低处抽到高处，实现水由低处向高处流动，热泵同样可以把热量从低温传递到高温。

所以热泵实质上是一种热量提升装置，工作时它本身消耗很少一部分电能，却能从环境介质（水、空气、土壤等）中提取4-7倍于电能的装置，提升温度进行利用，这也是热泵节能的原因。

地源热泵是热泵的一种，是以大地或水为冷热源对建筑物进行冬暖夏凉的空调技术，地源热泵只是在大地和室内之间“转移”能量。利用极小的电力来维持室内所需要的温度。

在冬天，1千瓦的电力，将土壤或水源中4-5千瓦的热量送入室内。在夏天，过程相反，室内的热量被热泵转移到土壤或水中，使室内得到凉爽的空气。而地下获得的能量将在冬季得到利用。如此周而复始，将建筑空间和大自然联成一体。以最小的低价获取了最舒适的生活环境。

热泵原理

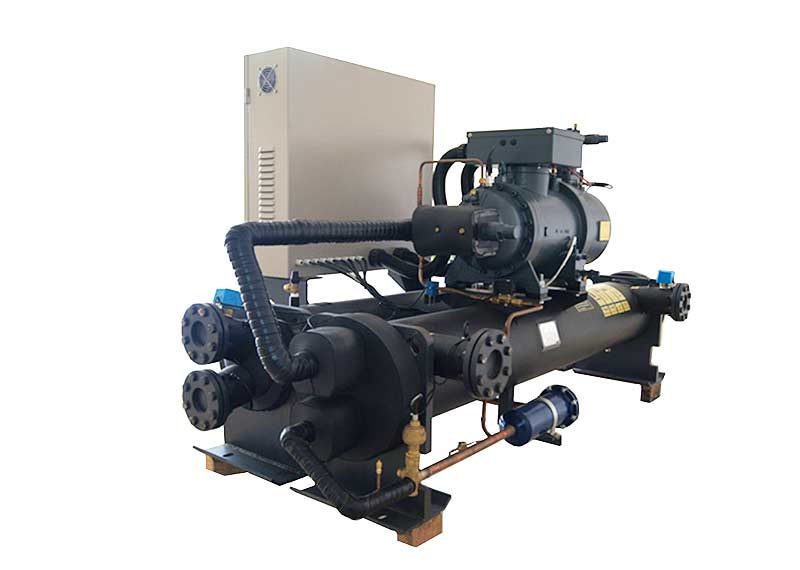

热泵机组装置主要有：压缩机、冷凝器、蒸发器和膨胀阀四部分组成，通过让液态工质(制冷剂或冷媒)不断完成：蒸发（吸取环境中的热量） →压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。 压缩机(Compressor)：起着压缩和输送循环工质从低温低压处到高温高压处的作用，是热泵（制冷）系统的心脏； 蒸发器(Evaporator)：是输出冷量的设备，它的作用是使经节流阀流入的制冷剂液体蒸发，以吸收被冷却物体的热量，达到制冷的目的； 冷凝器(Condenser)：是输出热量的设备，从蒸发器中吸收的热量连同压缩机消耗功所转化的热量在冷凝器中被冷却介质带走，达到制热的目的； 膨胀阀(Expansion Valve)或节流阀(Throttle)：对循环工质起到节流降压作用，并调节进入蒸发器的循环工质流量。 根据热力学第二定律，压缩机所消耗的功（电能）起到补偿作用，使循环工质不断地从低温环境中吸热，并向高温环境放热，周而往复地进行循环。

热泵分类

热泵是需要冷凝器的热量，蒸发器则从环境中吸热，此时从环境取热的对象称为热源；相反制冷是需要蒸发器的冷量，冷凝器则向环境排热，此时向环境排热的对象称为冷源。

蒸发器冷凝器根据循环工质与环境换热介质的不同，主要分为空气换热和水换热两种形式。 热泵根据与环境换热介质的不同，可分为：水—水式，水—空气式，空气—水式，和空气—空气式共四类。 利用空气作冷热源的热泵，称之为空气源热泵。空气源热泵有着悠久的历史，而且其安装和使用都很方便，应用较广泛。但由于地区空气温度的差别，在我国典型应用范围是长江以南地区。在华北地区，冬季平均气温低于零摄氏度，普通空气源热泵不仅运行条件恶劣，稳定性差，而且因为存在结霜问题，效率低下、新出了一

款超低温空气源热泵专门针对华北地区的，超低温空气源热泵稳定性好，效率高，具有高效除霜功能。 利用水或地热作冷热源的热泵，称之为地源热泵。水和地热是一种优良的热源，其热容量大，传热性能好，一般地源热泵的制冷供热效率或能力高于空气源热泵，但地源热泵的应用常受到水源或地热的限制。

地源热泵系统按其循环形式可分为：闭式循环系统、开式循环系统和混合循环系统。对于闭式循环系统，大部分地下换热器是封闭循环，所用管道为高密度聚乙烯管。管道可以通过垂直井埋入地下150－200英尺深，或水平埋入地下4－6英尺处，也可以置池塘的底部。在冬天，管中的流体从地下抽取热量，带入建筑物中，而在夏天则是将建筑物内的热能通过管道送入地下储存；¨对于开式循环系统，其管道中的水来自湖泊、河流或者竖井之中的水源，在以与闭式循环相同的方式与建筑物交换热量之后，水流回到原来的地方或者排放到其它的合适地点；对于混合循环系统,地下换热器一般按热负荷来计算，夏天所需的额外的冷负荷由常规的冷却塔来提供。

工作原理

地源热泵则是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为地源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
